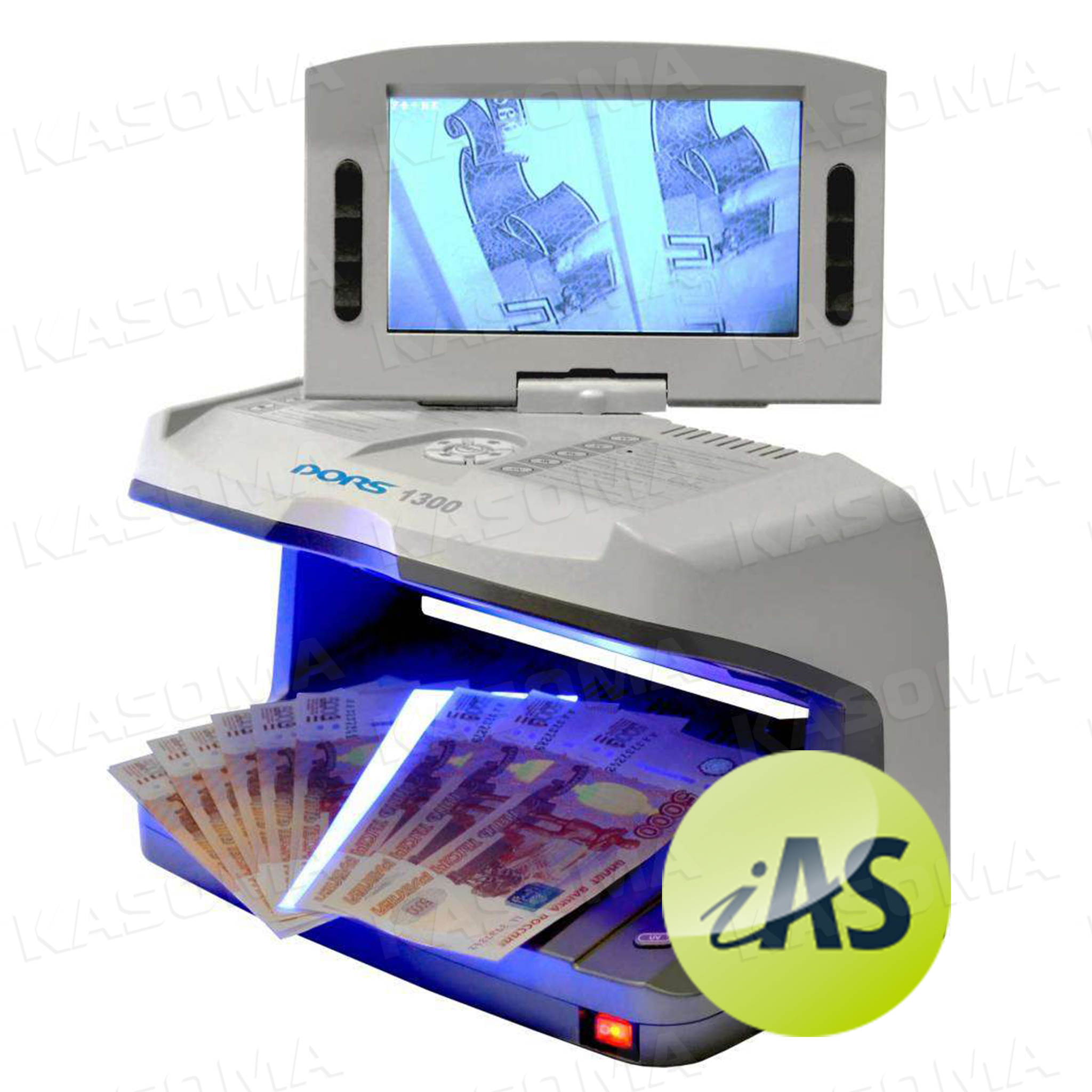

Инфракрасный детектор Dors 1300 M2

Детектор Dors 1300 позволяет проводить 8 видов контроля.

Универсальный просмотровый детектор Dors 1300 предназначен для комплексного визуального контроля подлинности банкнот различных валют, ценных бумаг и другой защищенной полиграфической продукции.

Ввиду исключительной простоты в использовании Dors 1300 может устанавливаться на рабочем месте кассира, как в кредитной организации, так и в розничной торговле. Любой режим контроля может быть активирован одним нажатием соответствующей клавиши на передней панели. При этом высокое качество визуализации элементов защиты, широкие функциональные и коммутационные возможности позволяют использовать DORS 1300 в работе профессиональных экспертов различной специализации.

При использовании в кредитной организации: детектор Dors 1300 укомплектованный оптической лупой с 10-ти кратным увеличением DORS 10 или телевизионной лупой DORS 1010(DORS 1020) полностью соответствует требованиям Банка России (Положение № 318-П от 24.04.2008) по оснащению рабочего места кассового работника техническими средствами контроля подлинности денежных знаков.

Отличительные ососбенности

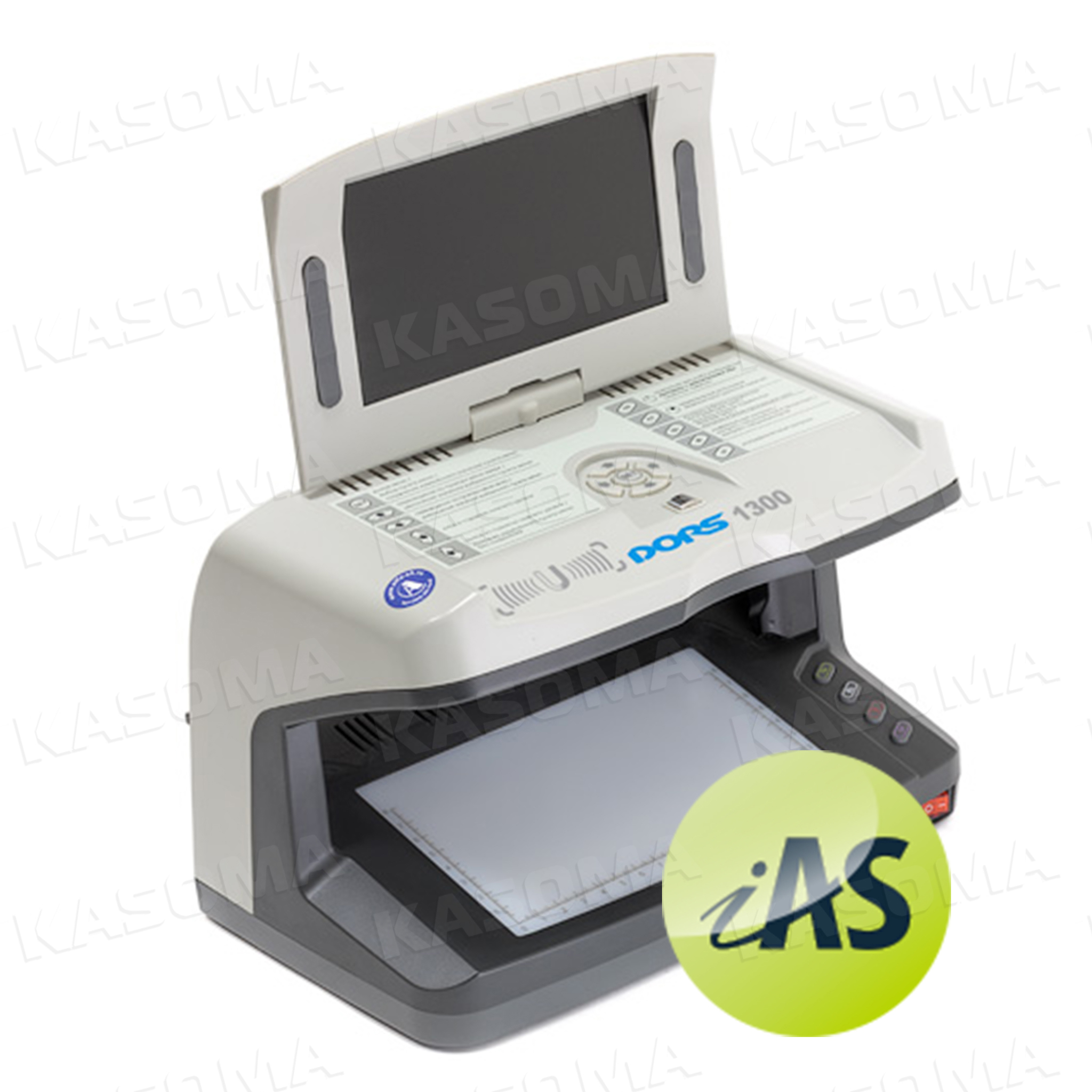

  • Dors 1300 оснащен широкоформатным цветным ЖК монитором с диагональю 7” (18 см) с антибликовым покрытием. Монитор – поворотный в двух плоскостях. Это конструктивное решение является инновационным и уникальным как для российского, так и для международного рынков приборов данного класса. Прибор можно установить сбоку на дальнем краю рабочего стола повернув монитор под комфортным для пользователя углом.
  • В верхней части прибора над предметным столом установлены две ИК-видеокамеры. Первая видеокамера отображает полный ИК-образ банкноты на мониторе прибора в натуральную величину (с увеличением 1х), что удобно при экспресс-контроле разнономинальной наличности. Вторая видеокамера отображает фрагмент ИК-образа банкноты на мониторе прибора с увеличением 3х, позволяя детально рассмотреть способ и качество печати в зоне перехода от ИК-видимой к ИК-невидимой части рисунка, что полностью исключает возможность пропустить поддельную банкноту российских рублей с высококачественной имитацией ИК защиты. Переход от увеличения 1х к увеличению 3х осуществляется одним нажатием на соответствующую кнопку на предметном столе прибора.

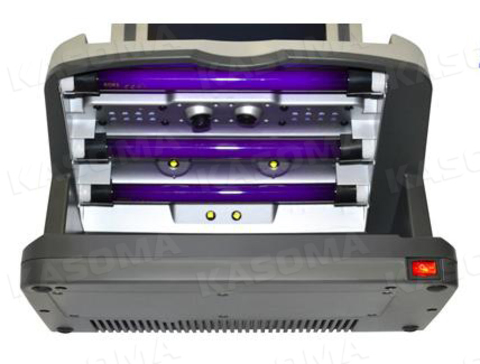

  • Детектор Dors 1300 оснащен самым мощным среди аналогов источником верхнего ультрафиолетового света – 3 УФ лампы по 6 Вт (суммарная мощность УФ-источника 18 Вт). При этом обеспечивается комфортное и качественное проведение УФ-контроля банкнот при ярком освещении в помещении.
  • Три верхних ультрафиолетовых и две нижние белые люминесцентные лампы имеют параллельные схемы подключения. При выходе из строя одной лампы, оставшиеся лампы продолжают работать, что позволяет запланировать сервисное обслуживание прибора в удобное для пользователя время.
  •  Большое просветное поле с измерительными линейками, расположенное на предметном столе прибора, позволяет комфортно выполнять контроль на просвет банкнот любых валют имеющих хождение на территории РФ.
  • Прибор удобен для контроля подлинности документов, ценных бумаг и защищенных бланков строгого учета формата А4. Благодаря специальной щели в задней стенке корпуса, контроль осуществляется по всей площади исследуемого документа.
  • В приборе имеется возможность контроля элементов защиты с цветопеременными эффектами в режиме чередующейся подсветки от двух светодиодных источников верхнего белого света, имеющих разный угол падения. Данный режим реализован по рекомендации экспертов ЭКЦ МВД РФ и является инновационным среди приборов данного класса.
  • Освоить работу с прибором Dors 1300 легко можно даже без чтения Руководства по эксплуатации –  на верхней поверхности прибора нанесена иллюстрированная краткая инструкция на русском языке, поясняющая в простой форме как включить требуемый режим контроля и пользоваться встроенным меню прибора. Интерфейс меню – русскоязычный. На мониторе появляются информационные сообщения (подсказки), указывающие какой режим контроля используется в текущий момент.

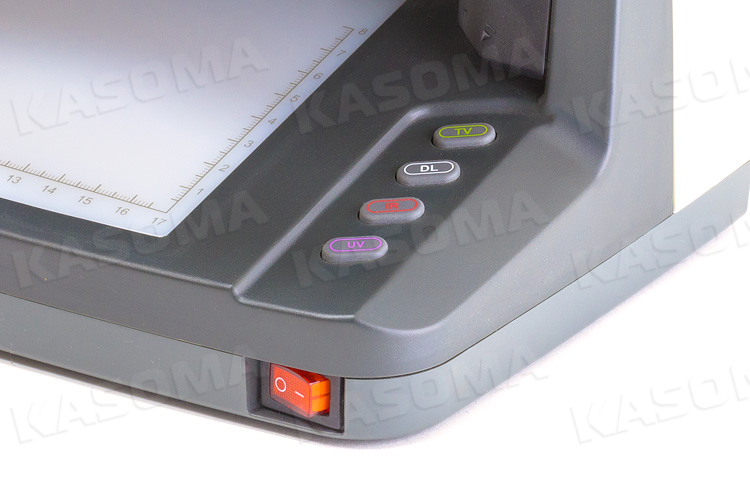

  • Любой режим контроля активируется одним нажатием на соответствующую кнопку на передней панели.
  • Предусмотрена возможность сохранения пользовательских настроек яркости и контрастности изображения на мониторе отдельно для каждой встроенной ИК-видеокамеры и для каждого видеовхода. Настройки сохраняются в энергонезависимой памяти прибора.

Функциональные возможности

Детектор Dors 1300 позволяет проводить 8 видов контроля.

При комплектации опциональными выносными приборами DORS 10/ DORS 1010/ DORS 1020 и DORS 15, детектор Dors 1300 позволяет проводить до 12 видов контроля.

Важной особенностью прибора является возможность проведения одновременно без переключения режимов:

- Инфракрасного и Ультрафиолетового контроля,

- Инфракрасного контроля и Контроля в проходящем белом свете,

- Инфракрасного контроля и Контроля в отраженном белом свете.

 На задней панели Dors 1300 расположены следующие разъемы:

- Два разъема для подключения Dors 10 и Dors 15,

- Два видеовхода для подключения Dors 1010 и Dors 1020,

- Видеовход для подключения внешнего видеоисточника (стандарт PAL, разъём RCA),

- Видеовыход для подключения внешнего монитора (стандарт PAL, разъём RCA).



Виды контроля

  • Инфракрасный контроль (с увеличением 1х, 3х) наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками.
  •  Ультрафиолетовый контроль отсутствия общего фона люминесцирования и наличия люминесценции УФ меток, нитей и волокон.
  • Инфракрасный контроль на просвет (с увеличением 1х, 3х) водяных знаков и металлизированных защитных нитей при наблюдении их контрастного образа на мониторе.
  • Контроль «спецэлемента М» (с увеличением 1х, 3х) в режиме двухдиапазонной ИК-подсветки (940/850 нм). Данный вид защиты применен на банкнотах российских рублей модификации 2010 года.
  • Контроль в отраженном косопадающем белом свете видов и способов печати, элементов защиты с цветопеременными эффектами.
  • Контроль в отраженном косопадающем белом свете в режиме чередующейся подсветки от двух источников верхнего белого света имеющих разный угол падения элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм.
  •  Контроль в проходящем белом свете водяных знаков, защитных нитей, микроперфорации, совмещенных изображений лицевой и оборотной сторон банкнот.
  • Контроль размеров банкноты и площади утраченного фрагмента банкноты.
  • Магнитный контроль (с Dors 15) наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками.
  • Контроль в отраженном косопадающем белом свете с увеличением (10х с Dors 10, 11х с Dors 1010, 22х с DORS 1020) для детального изучения видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток.
Технические характеристики


Монитор

цветной ЖК TFT-монитор с диагональю 7 дюймов (18 см)

Верхняя подсветка

УФ (3 УФ-лампы по 6 Вт, 365 нм),

2 вида косопадающей белой (светодиоды ДС),

многодиапазонная ИК (ИК-светодиоды, 800 – 1000 нм)

Нижняя подсветка

рассеянная белая (2 белые лампы по 6 Вт)

Питание

100 – 240 В ~50/60 Гц

Потребляемая мощность

не более 45 Вт

Габаритные размеры (ШхГхВ)

300х170х210/ 324* мм (*макс. при поднятом мониторе)

Масса

2,3 кг

Производство

DORS Industries (China) LTD, Китай

Гарантия

1 год

Бренд DORS
Тип оборудования Инфракрасный детектор
Контроль спецэлемента М есть
Тип монитора ЖК
Детекция антистокса нет
Детекция по оптической плотности нет
Детекция по размеру есть
Детекция УФ есть
Детекция ИК есть
Детекция магнитная нет
Питание 100-240 В
Потребляемая мощность 45 Вт
Размеры (мм.) 300х170х324
Вес (кг.) 2,3
